Drum core inductor winding machine (SS100B)
Product 22/27  Automatic linear coil winding machine  SMD or SMT or drum core inductor winding machine (SS100A)  Automatic transformer coil winding machine (SS600)
  • Drum core inductor winding machine (SS100B)
  • Drum core inductor winding machine (SS100B)

    SS100B SMT / SMD / drum core inductor winder working video in user's factory(need enter password to watch)

    (Server in USA)



    SS100B SMT / SMD / drum core inductor winder working video in user's factory(need enter password to watch)

    (Server in China)


    Description :

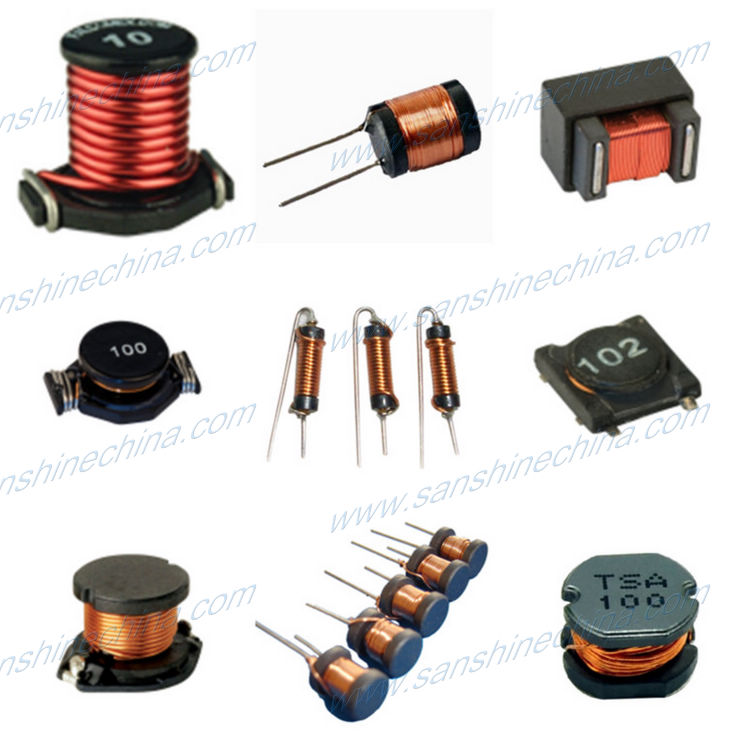

    The (SS100B) digital coil winding machine adopts digital controller, it's an accurately and reliability digital coil winding machine for winding SMT/SMD inductors and drum core inductors,unshielded SMD power inductor,shielded SMD/SMT inductors,surface mount inductors,etc.. It is very economical.

    Features :

    1. Accurately count turns of winding by photo-electricity sensor.

    2. Programmable winding direction, winding turns, winding speed, pre-stop& pre-start speed. Programmable many steps for many different windings coil.

    3. Scientific winding fixture for loading the core to wind and finished unload easy.

    4. Memory capacity accommodates 99 sequences of parameters with off-power memory retention.

    5. Spread wire by automatically.

    6. More convenience by using foot-switch.

    Specification :

    WIRE SIZE: Φ 0.02~0.8mm( Can customize to wind more thick wire by request. )

    SPEED: 300 ~8570rpm

    WINDING MOTOR: DC brushless Motor

    MEMORY CAPACITY: 999 Steps

    POWER SOURCE: AC220V/110V ±10%, 50/60 Hz

    BRAKE WAY: Use clutch.



    Related drum core inductor winding machine(SS100A)

    2 spindles drum core inductor winding machine(SS100C)
